超微型滑环

产品类型:超微型滑环 产品型号:PSR-TM3S
   PSR-TM3S超微型导电滑环,外径8.5mm,长度10.8mm,尺寸更精密,接触材料使用金、采用军工表面处理技术,提供3路2A/路传输微电流和精密信号,主要用于机器人、CCTV监控系统、电气测试系统、旋转工作台,实现工作系统的360度顺畅旋转,另有多款外形可供选择。...
  • 性能

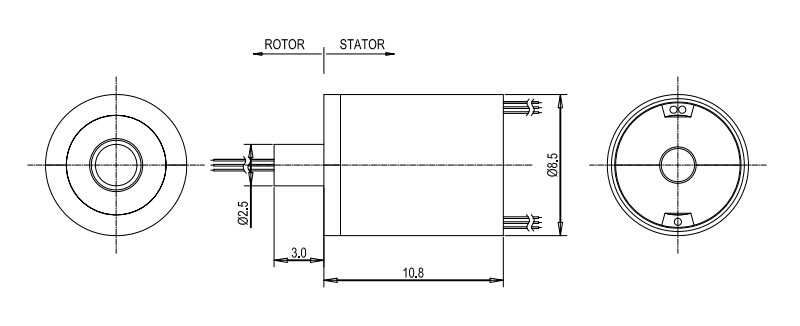

  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

电气性能

可选项

通路数

3路

多样化外形、支持更多安装要求

额定电压

240VAC

可指定导线长度

额定电流

2A/

导线出口方向可选

绝缘电阻

200MΩ@500VDC

可附加连接器和热缩管

电气噪音

10mΩ @6VDC,50mA,5Rpm

支持更高转速:3000Rpm

耐压

600VDC@50Hz



机械性能

环境性能

额定转速

300/分钟

工作温度

-40~+80

扭矩

0.01N.M

机械振动

MIL-SID-810E

防护等级

IP54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

AWG#28Teflon高温线

CE Certified

YES

壳体材料

塑胶

滑环寿命由滑环工作转速,工作环境和工作温度等决定

设计寿命

3000万转

PSR-TM3S微型滑环

特点:

◇接触材料使用金、采用特殊军工表面处理技术,长寿命

紧凑化设计,超微小体积,满足苛刻空间需求



独特设计理念,先进技术及工艺,高质量信号传输



支持高速数字信号、热电偶、传感信号、通讯信号等。



典型应用:

机器人


航天、航空、测试系统



石油化工电气测试设备



军工测试设备

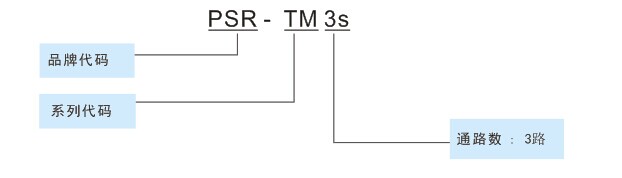

TM3S编码简示图
