高速超微型滑环

产品类型:超微型滑环 产品型号:PSR-TC12S
    PSR-TC12S是一系列超微型高速滑环,有升级前和升级后2个版本,升级后的PSR-TC12S-B外径仅10.8mm,3000rpm高转速,共12通路,1A/路可供信号和电源混合传输,全不锈钢结构和军工品质适用于恶劣的工作环境,主要用于测试系统中。     此系列滑环转子采用出轴安装方式,外壳带孔可供与设备出销钉安装,32号彩色航空导线简化线路连接并适合于窄小的空间要求。...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法

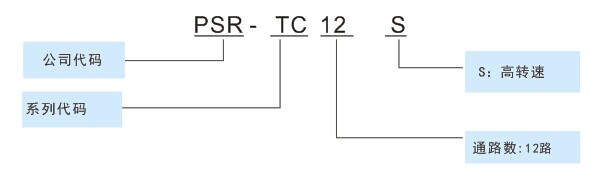

  • 订货号
  • 下载

电气性能

可选项

通路数

1-12

多样化外形、支持更多安装要求

额定电压

220VAC

可指定导线长度

额定电流

1A/

导线出口方向可选

绝缘电阻

200MΩ@500VDC

可附加连接器和热缩管

电气噪音

10mΩ @6VDC,50mA,5Rpm

支持更高转速:500Rpm

耐压

500VAC@50Hz



机械性能

环境性能

转速

3000/分钟

工作温度

-40~+80

扭矩

0.01N.M

机械振动

MIL-SID-810E

防护等级

IP 54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

12AWG#32 Teflon高温线

CE Certified

YES

壳体材料

不锈钢

滑环寿命由滑环工作转速,工作环境和工作温度等决定

设计寿命

3000万转

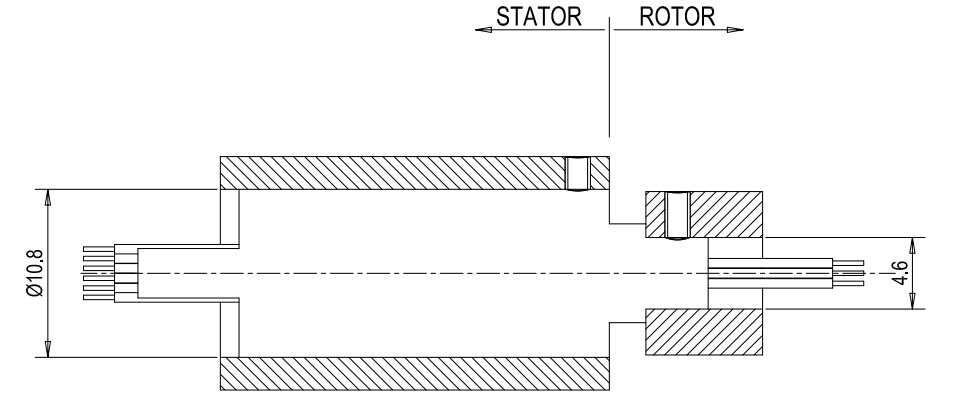

   PSR-TC12S-B(升级版)

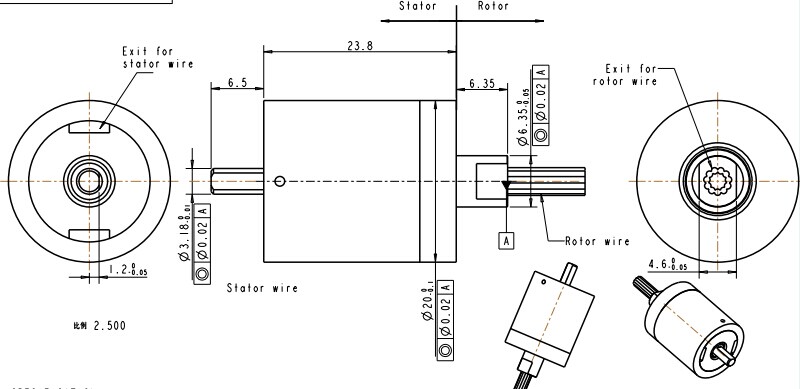

  PSR-TC12S-A(升级前)


典型应用:


石油化工电气测试设备



航天、航空、测试系统



军工测试设备



特点:

实现3000rpm高转速的情况下,稳定运行,长寿命



紧凑化设计,超微小体积,满足苛刻空间需求



不锈钢壳体,军工材料及品质,适用于恶劣工作环境



独特设计理念,先进技术及工艺,高质量信号传输



支持高速数字信号、热电偶、传感信号、通讯信号等。




超微型滑环安装示意图
