超微型滑环

产品类型:超微型滑环 产品型号:PSR-TM10S
 PSR-TM10S是目前国内首款体积超微型的精密导电滑环,主体直径只有5.9mm,法兰直径也只有7.62mm,它可以提供1-10路的传输电路全不锈钢壳体,在解决空间问题的同时,具有军工品质,适合在高空,恶劣工作环境中使用,接触材料使用金,采用V型槽设计,低力矩低损耗,低电气噪音,保证传感信号,热电偶等微弱信号的高质量传输...
  • 性能
  • 尺寸图
  • 特征

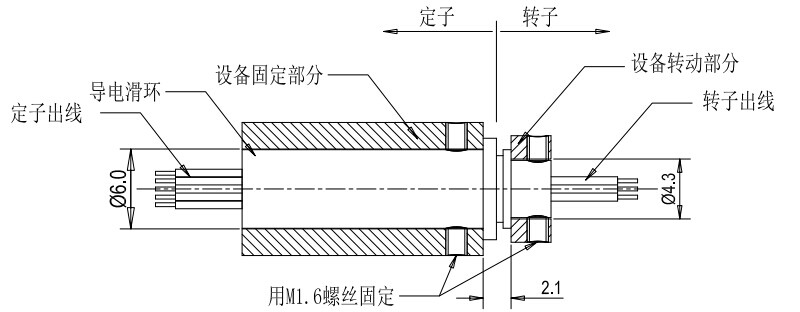

  • 安装方法

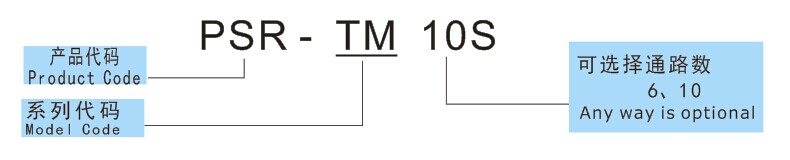

  • 订货号
  • 下载

电气性能

可选项

通路数

1-10

多样化外形、支持更多安装要求

额定电压

24VDC

可指定导线长度

额定电流

1A/

导线出口方向可选

绝缘电阻

200MΩ@500VDC

可附加连接器和热缩管

电气噪音

10mΩ @6VDC,50mA,5Rpm

支持更高转速:500Rpm

耐压

600VDC@50Hz



机械性能

环境性能

转速

300/分钟

工作温度

-40~+80

扭矩

0.01N.M

机械振动

MIL-SID-810E

防护等级

IP 54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

12AWG#32 Teflon高温线

CE Certified

YES

壳体材料

不锈钢

滑环寿命由滑环工作转速,工作环境和工作温度等决定

设计寿命

3000万转

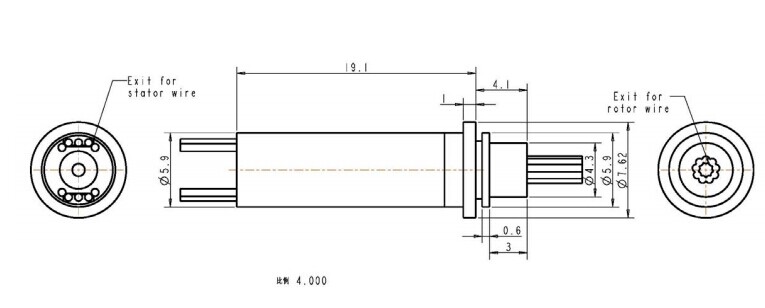

TMS10超微型滑环尺寸图

特点:


紧凑化设计,超微小体积,满足苛刻空间需求



不锈钢壳体,军工材料及品质,适用于恶劣工作环境



独特设计理念,先进技术及工艺,高质量信号传输



支持高速数字信号、热电偶、传感信号、通讯信号等。



典型应用:



航天、航空、测试系统



石油化工电气测试设备



军工测试设备

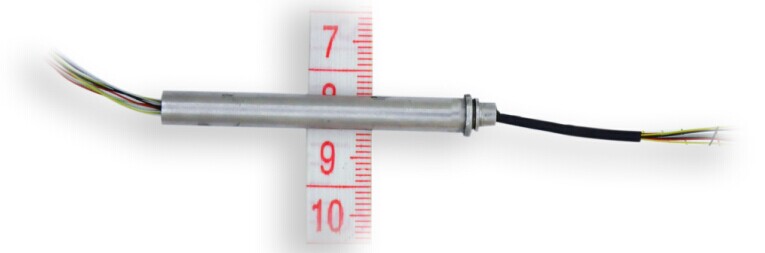

TMS10超微型滑环
