多通道光纤滑环的设计原理

时间:2015-10-30 来源:

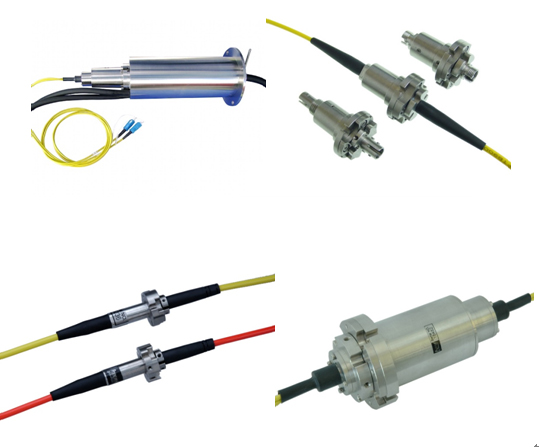

      多通道光纤滑环的设计,与单通道光纤滑环的设计在结构和原理方面有着很大的区别,多通道光纤滑环主要讲的是两个通道与两个通道的以上的光纤滑环,他主要是传输两路和4路的光纤接头,在设计上要注意的是,由于光纤的直径范围非常小,尤其单模光纤的只有9个纳米。所以在设计的时候保持精度以及准心度,对产品的加工以及结构有着非常挑战性的困难。在一般情况下多通道光纤滑环都只能做成多模光行传输的通道,单通道光纤滑环可以有单模和多模之分。

  而多通道光纤滑环只能做成多模,那如何保证多通道光纤滑环的插入损耗以及数据传输速率。两根或两根以上的光纤在传输的时候要做到360度旋转,而光纤没有损耗,那必然要加入透镜进行光路转换及重新核准,放大,定位,存入光纤的一系列步骤。结构的设计不是太难,难的是加工精度及加工温度对材质的影响,因此我们必须有一套核准机制及核准设备来对光路进行细致的调整,核准,以达到插入损耗最小。数据传输数率最佳的一种结构,多通道光纤的应用非常广泛,但是由于设计的复杂的性及加工的困难性,造成价格非常昂贵,很多行业和领域由于预算的原故。不能使用多通道光纤滑环。
