帽式导电滑环

产品类型:帽式滑环 产品型号:PSR-C24
PSR-C24是一款标准的帽式滑环,共24路,外径22.0mm,长度34.75mm,旋转接触面材料使用金。定子线和转子线对应使用24色彩色导线,使电路连接简单化。主要用于传输精密信号、微弱电流,具有低扭矩、低电气噪音、低损耗、免维护等主要特点...
  • 性能

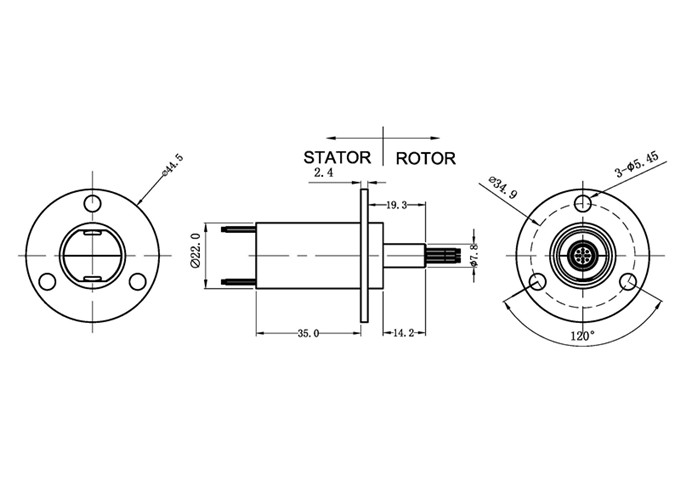

  • 尺寸图
  • 特征
  • 安装方法

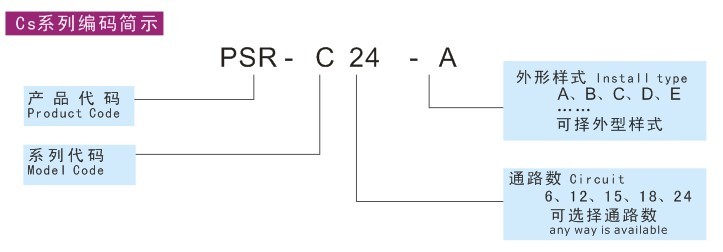

  • 订货号
  • 下载

电气性能

可选项
通路数 24路

多样化外形、支持更多安装要求

额定电压

240VAC

可指定导线长度

额定电流

2A/路, 并联支持5A10A

导线出口方向可选

绝缘电阻

1000MΩ@500 VDC

可附加连接器和热缩管

电气噪音

10mΩ @6VDC,50mA,5Rpm

支持更高转速:500Rpm

机械性能

环境性能

转速

300/分钟

工作温度 -40~+80

扭矩

0.01N.M

机械振动

MIL-SID-810E

防护等级

IP 54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

12AWG#28 Teflon高温线

CE Certified

YES

设计寿命

3000万转

滑环寿命由滑环工作转速,工作环境和工作温度等决定






¤ 特性


  • 独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)
  • 最小的体积满足最苛刻的空间需求
  • 多样化外形,支持更多安装要求
  • 支持信号,电源及其混合传输
  • 精密组件,满足超长寿命需求
  • 可满足现在工业领域广泛使用的
¤ 运用领域


1.工业机器:

   加工中心、绕线机、端面加工机

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅

7.医疗设备

   无影手术灯


¤安装说明

1. 安装导电环


将导电环固定在设备需要安装的位置

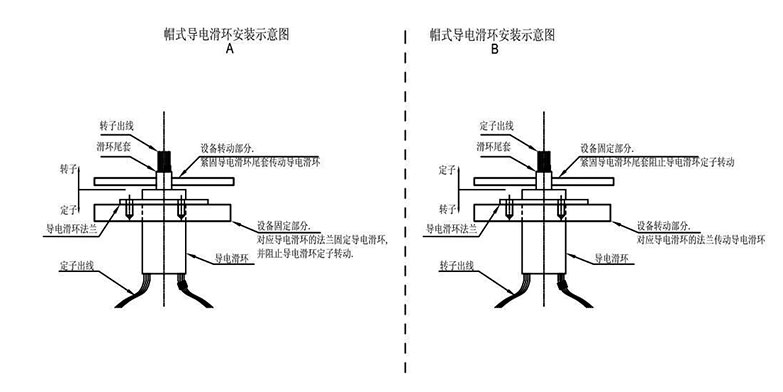

法兰与设备固定部分安装方法:(结合图纸A使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

法兰与设备旋转部分安装方法:(结合图纸B使用)
A. 主体端面∮110圆面上3个M3×8的孔与设备固定部分相连,用3个M3(最大外径)的螺丝安装好定子
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝


警示:
   因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
   1.装配时保持滑环主体部分与转动轴紧密相连
   2.固定部分螺母不松动
   3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线



2. 检查、测试


    A: 检查各固定处是否固定牢固,可靠
    B: 慢慢旋转转动轴,注意观察导电环是否均衡旋转
