海上应用型导电滑环

产品类型:海上用滑环 产品型号:PSR-S13
SR-S13是一款在海上应用的滑环,普通型使用在船用甲板上, 升级版可使用于400米以下海水中,尺寸小巧,方便安装,力矩小,运转稳定。接触材料采用贵金属金,保证优良的传输性能。该产品为满足海洋恶劣环境应用设计,全密封及不锈钢结构,具有高强度及耐腐蚀能力....
  • 性能

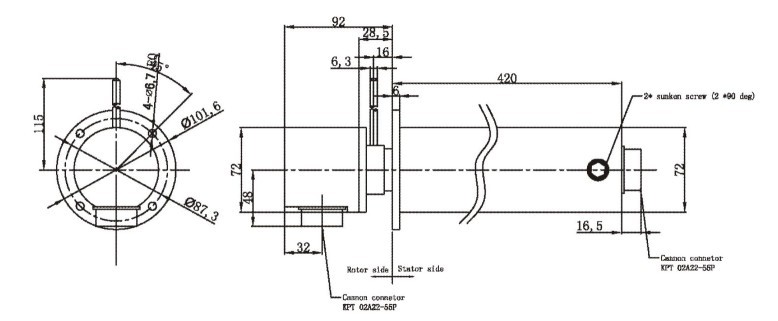

  • 尺寸图
  • 特征
  • 安装方法

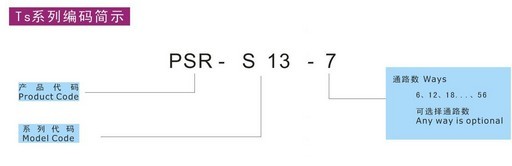

  • 订货号
  • 下载

电气性能

可选项
通路数 56通路(支持更多通路数)

可装配法兰盘

额定电压 1000VAC/1500VAC

可选水密电缆或水密连接头连接可选液压或光纤滑环组合使用

额定电流 5A/,10A/,15A/

支持更多通路数:1-200

绝缘电阻 1000MΩ@500 VDC

可组合光纤滑环

电气噪音 10mΩ @6VDC,50mA,5Rpm

直接出现或连接器可选

机械性能

环境性能

转速 300-4000/分钟 工作温度 -40~+80
扭矩 40N.cm 机械振动 MIL-SID-810E
防护等级 IP66 or IP68 @4Mpa 工作环境 海上或水下
接触材料 贵金属 外部压强 4Mpa(400m)
导线 防水线缆 CE Certified YES
预计寿命       5000万转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性


  • 紧凑化设计,小体积,高可靠性防振动冲击
  • 模块化设计,满足更高电流,转速,外形等需求
  • 全密封不锈钢,高强度,抗海水腐蚀,耐酸碱
  • 支持信号,电源及其混合传输
¤ 运用领域

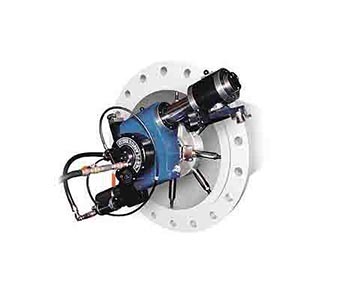

1. 海上工作平台

   电缆绞盘、船载雷达、石油勘探

2.旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

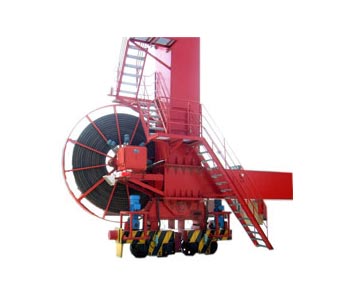

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅

7.工业机器:

加工中心、绕线机、端面加工机
