盘式滑环

产品类型:盘式滑环 产品型号:PSR-P82-14
  盘式滑环是中心带孔的系列滑环的延伸,高度空间有限,扩展横向空间满足特殊空间系列要求的滑环的统称,主要用于传输精密信号、和电源。具有低扭矩、低损耗免维护;低电器噪音、超长寿命等主要特点;盘式导电滑环采用特殊真空灌注工艺。刷采用贵金属,具有高稳定性,高可靠性等特点性。从而保证优良的传输性能和旋转性能。...
  • 性能

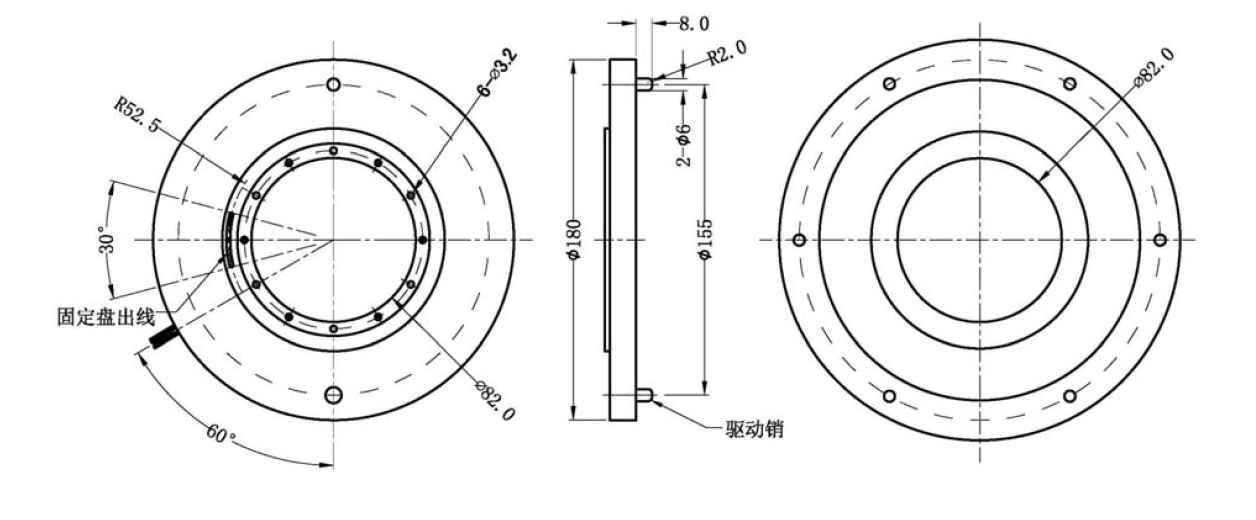

  • 尺寸图
  • 特征

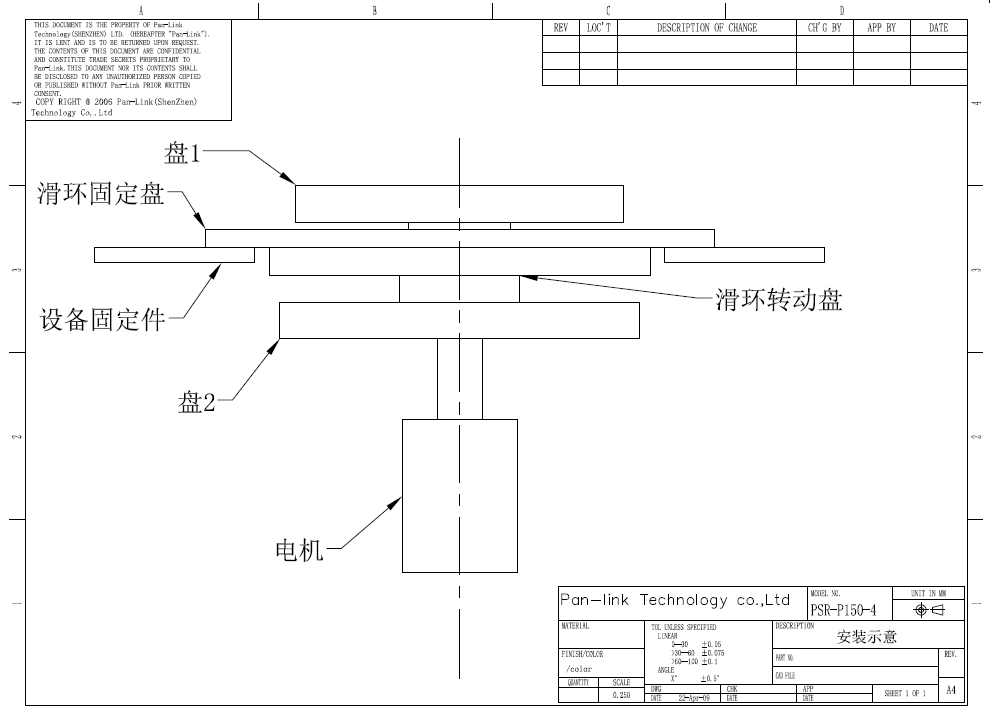

  • 安装方法

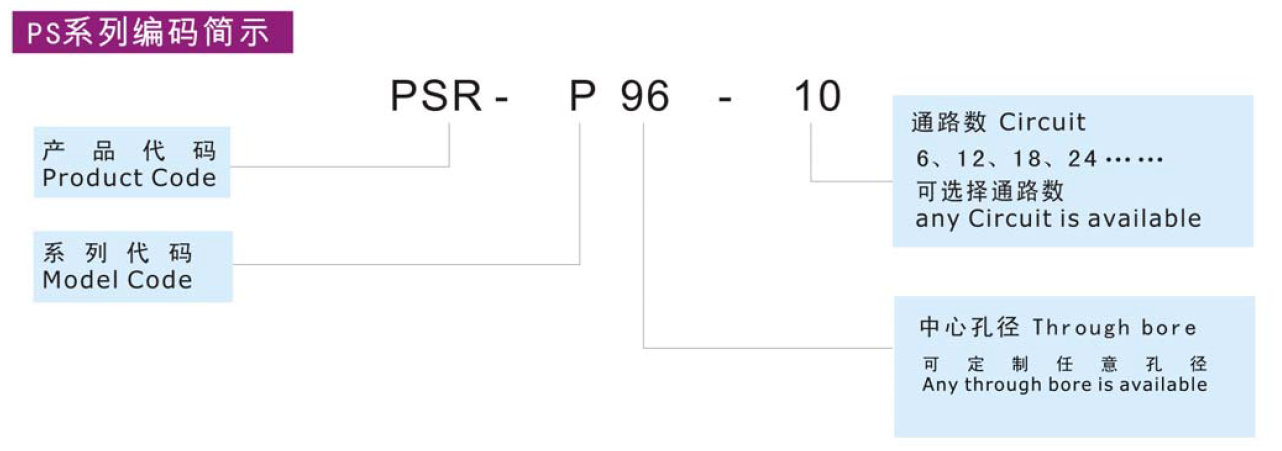

  • 订货号
  • 下载

电气性能

可选项

通路数

10路

可安装法兰

额定电压

380VAC

导线出口方向、长度可选

额定电流

5A/路, 10A/路15A/路

支持更多通路数:1-100

绝缘电阻

1000MΩ@500 VDC

支持更高额定电流和额定电压

耐压

600VDC @50HZ

支持更高电压与电流

电气噪音

10mΩ @6VDC,50mA,5Rpm

可选更高转速

机械性能

环境性能

过孔直径*厚度 82mm*10mm 工作温度 -40℃~+80℃

转速

300/分钟

储存温度

-45℃~+85℃

扭矩

40N.M

机械振动

MIL-SID-810E

防护等级

IP 54(可选IP68)

环境湿度

60%

导线规格 12色1.0mm2Teflon高温线 CE Certified YES

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

使用寿命

5000万转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性


 独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)
模块化设计,满足更高电流,转速,外形等需求
多样化外形,支持更多安装要求
支持信号,电源及其混合传输
厚度极薄,小体积,满足高度方向苛刻的空间需求
可满足现在工业领域广泛使用的


¤ 运用领域

1.工业机器:

   加工中心、绕线机、端面加工机

2. 旋转工作台

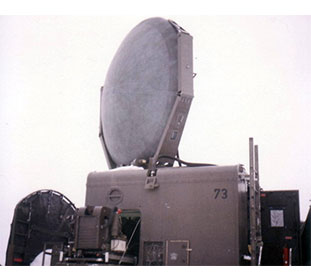

   电池机械、灌装机、吹瓶机、旋转印刷机、旋转天线

3.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

4.展览/显示设备

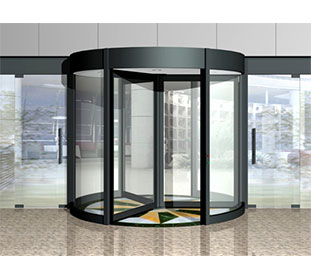

   汽车展台、旋转门、产品展台、旋转餐厅

5.医疗设备

   CT机
