以太网滑环

产品类型:以太网滑环 产品型号:PSR-T38-6-2E
PSR-T38-6-2E型网络高清滑环是标准的过孔式滑环和ETHERNET组合产品,提供6路传输通路(通路数可拓展)),10A/路传输电源或信号同时组合以太网通信;可用于10 / 100BaseT 和 1000BaseT (千兆位以太网)这两种以太网通讯。以太网电缆提供带有Rj45插孔,方便连接,供传输高清视频、高速数字等信号....
  • 性能

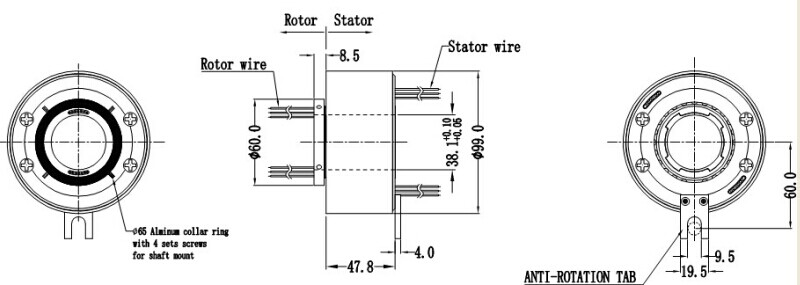

  • 尺寸图
  • 特征
  • 安装方法

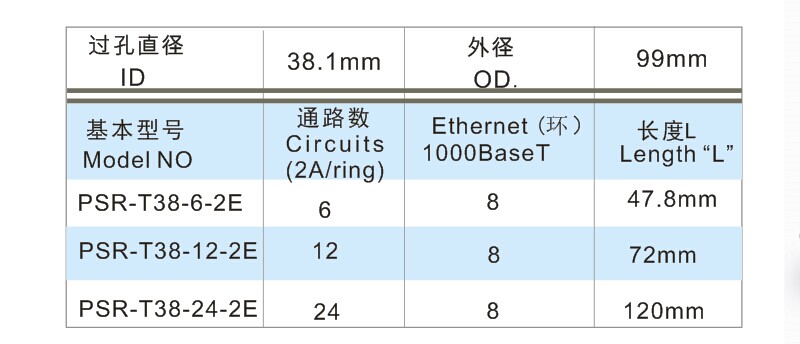

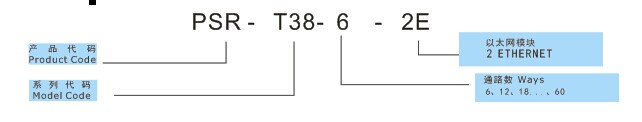

  • 订货号
  • 下载


电气性能

通路数

6~162A/+4~810BaseT,100BaseTx,100BaseT2,1000BaseT

额定电压

240VAC

额定电流

2A/路, 并联支持5A10A

绝缘电阻

1000MΩ@500 VDC

电气噪音

10mΩ @6VDC,50mA,5Rpm

机械性能

过孔直径

38.1mm

转速 300/分钟

扭矩

0.01N.M

防护等级

IP 54

接触材料

贵金属:金-

导线规格

12AWG#28 Teflon高温线+以太网专用线

设计寿命

5000万转

环境性能

工作温度

-40~+80

机械振动

MIL-SID-810E

环境湿度

60%

环保认证

Lead Free, RoHS compliant

CE Certified

YES

滑环寿命由滑环工作转速,工作环境和工作温度等决定

可选项

多样化外形、支持更多安装要求

可指定导线长度

导线出口方向可选

可附加连接器和热缩管

支持更高转速:5000Rpm


紧凑化设计,小体积,满足苛刻空间需求
模块化设计,满足更高电流,转速,外形等需求
ETHERNET 完全兼容IEE 802.3 格式;提供带有RJ45插孔
10BaseT --100BaseTx --100BaseT2 --1000BaseT
支持传输电源和数据信号及高速数字信号混合传输

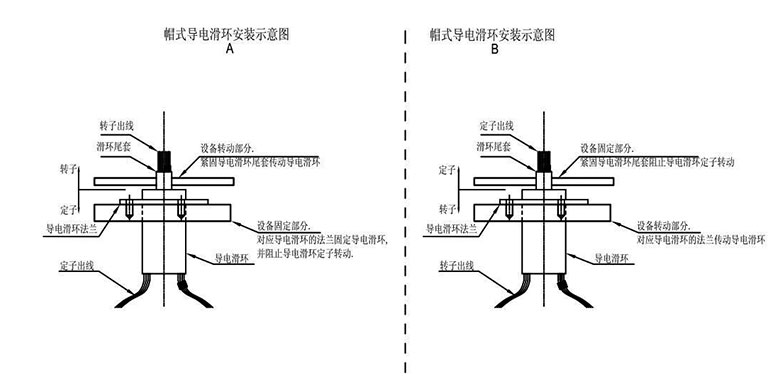

¤安装说明



1. 安装导电环
    将导电环固定在转动轴上: 将导电环穿过转动轴


主轴安装部分:(结合图纸使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

外壳安装部分:
A. 主体端面上有止转片用螺丝使滑环定子与设备固定部分相连。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转。、
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝。

警示:
        因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
   1.装配时保持滑环主体部分与转动轴紧密相连,
   2.固定部分螺母不松动,
   3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线;
