盘式滑环也常常被称为饼式滑环,因形状像盘子而得名.其因高度空间有限,扩展横向空间以满足系统的苛刻的空间要求. 盘式滑环分为两种:分离式和组合式,但都是中心带通孔的滑环的延伸.
盘式滑环在奔联经过近20年的发展,技术不断创新,工艺不断完善,现已是一款非常成熟的产品,以下介绍的这款盘式滑环产品正在公司大批量生产,是盘式滑环的一大成功案例之一.

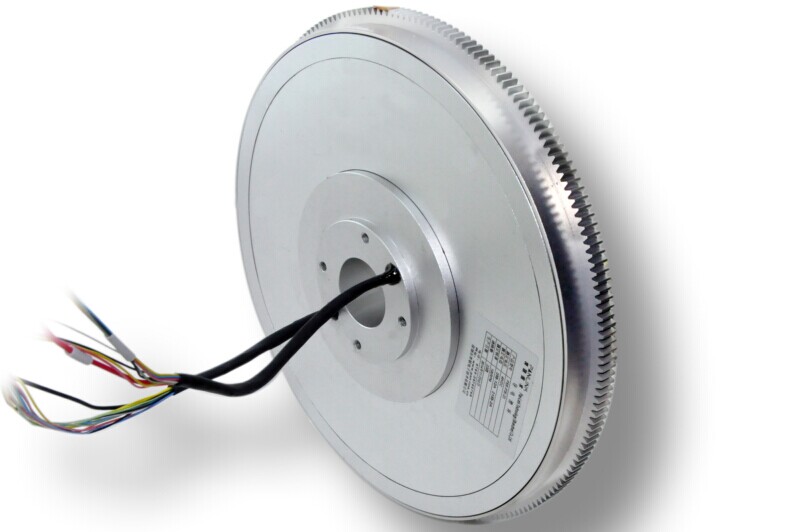

此盘式滑环属于组合式盘式滑环，采用全密封式结构，使用线路板简化电路连接,并采用特殊灌注工艺,触点为贵金属金合金,混合电源和信号传输,并且主要特点是外壳使用齿轮安装的方法,齿轮让滑环与转台一体化，能承重30KG，不仅连接方便,而且尺寸非常精密以满足高度空间的苛刻要求：共23通路,最大电流20A，其高度仅40mm，外径250mm，内径35mm。具体参数如下：
|
电气性能 |
|||
|
通路数 |
23路 |
外径 |
250mm |
|
额定电压 |
380VAC |
内径 |
35mm |
|
额定电流 |
4路20A/路+19路2A/路 |
高度 |
40mm |
|
绝缘电阻 |
1000MΩ@500 VDC |
电气噪音 |
10mΩ @6VDC,50mA,5Rpm |
|
机械性能 |
环境性能 |
||
|
过孔直径 |
35mm |
工作温度 |
-40℃~+80℃ |
|
转速 |
300转/分钟 |
机械振动 |
MIL-SID-810E |
|
扭矩 |
40N.CM |
环境湿度 |
60% |
|
防护等级 |
IP65 |
环保认证 |
Lead Free, RoHS compliant |
|
接触材料 |
贵金属：金-金 |
CE Certified |
YES |
|
导线规格 |
Teflon高温线+专用屏蔽线 |
滑环寿命由滑环工作转速，工作环境和工作温度等决定 |
|
|
预计寿命 |
3000万转 |
||
