首页>产品中心>光纤滑环

光纤滑环

产品类型:光纤滑环 产品型号:PSR-FORJ-R1

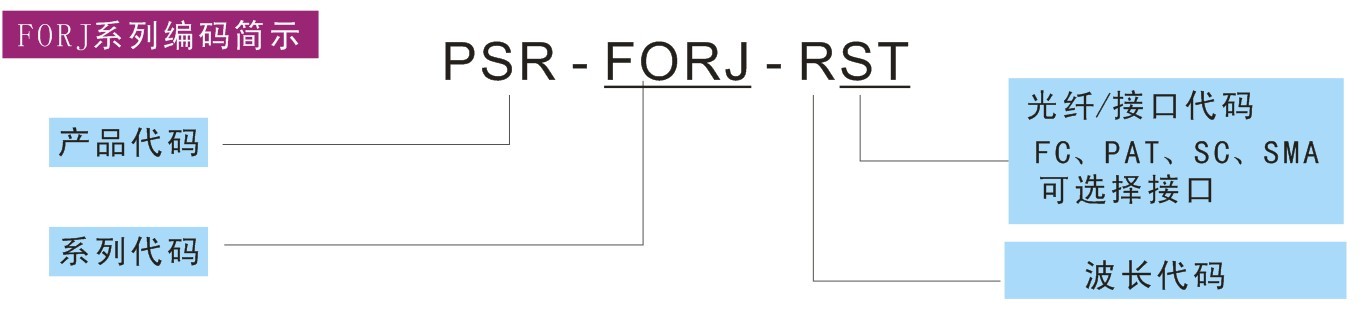

PSR-FORJ-R1是标准的单模单通道光纤滑环系列,坚固耐用的主体可以选择甩尾纤,尾纤加FC/PC接头或者直接与ST、FC接头配置连接。 R系列具有极低的插入损耗,光纤滑环环境适应性强,可以北极温度环境下运作(见图表里插入损耗和回波损耗、温度)。所有型号适应灰尘和水等恶劣环境使用。可选的压力补偿与应用模型RPTPC浅水可用。FORJ系列因波长和接口不同分为:RFC、RST、RPTA、RPTPC等几款基本型号,其它型号请联系我们;...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

通道数

单模单通道

波长范围

650-1650 nm

插入损耗

<2dB (typical: <0.5 dB)

回波损耗

40dB (typical:45 dB,2323 C), >50 dB (MJXA)

最大转速

2000 rpm

压力补偿

1,000 psi (model RPC for higher pressure)

拉拔强度

10 N (900 um buffer)

预计寿命

200-400 million revolutions

光波能量

23 dBm

工作温度

-40 to 80 C

储存温度

-50 to 85 C

启动扭矩

 <0.1 Nm

出线方式

Pigtail or receptacles (FC, FC/APC, or ST)

光纤类型

Single or multimode w/3 mm jacke

接头类型

FC, SC, ST, SMA, or LC (and APC finishes)

壳体材料

Stainless steel

产品重量

~50 g

防护等级

IP 68 for all models

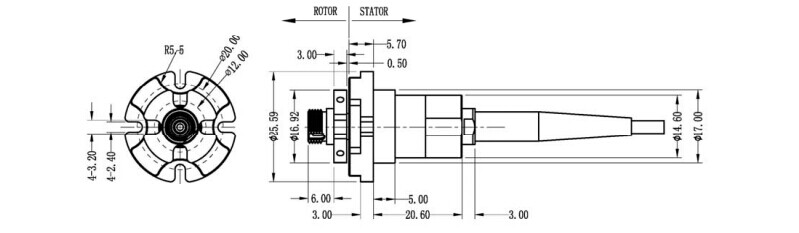

A款尺寸图

光纤滑环1

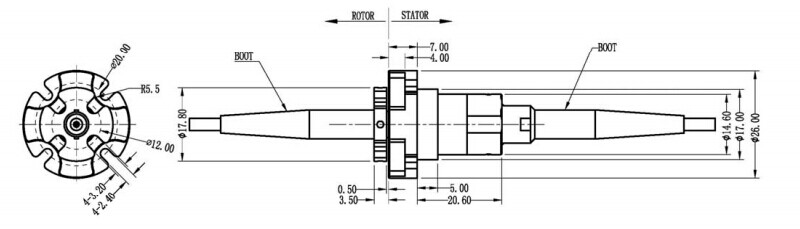

B款尺寸图

光纤滑环2

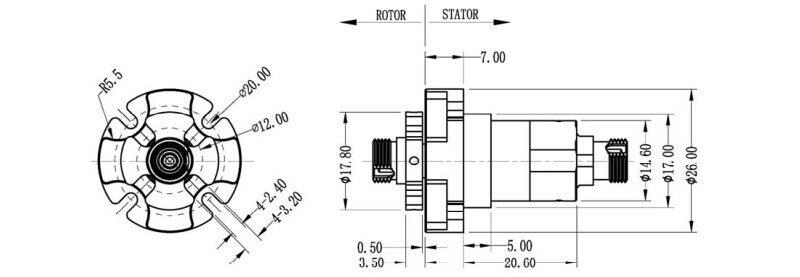

C款尺寸图

光纤滑环3

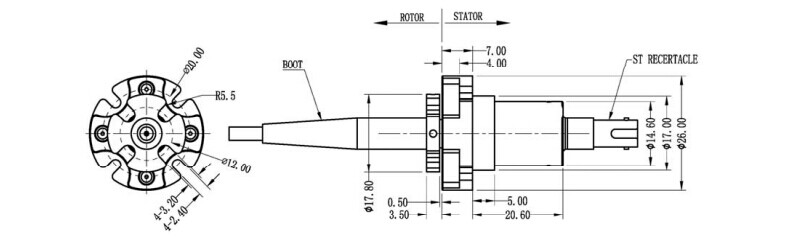

D款尺寸图

光纤滑环4

¤ 特性



  • 完全的双向旋转
  • 全封闭结构
  • 可选电滑环和光纤组合
  • 支持传输高速数字信号传输
  • 紧凑化设计,小体积,满足苛刻空间需求
  • 模块化设计,满足高频率,高转速等需求
  • 能为客户量身定制所需要的产品



¤ 运用领域

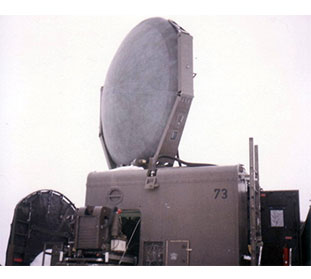

■高清摄像机云台                    ■军事雷达天线

■风力发电                              ■航空航天

■远程数据传输                       ■医疗器械

■工程机械                              ■精密仪器
