大尺寸滑环

产品类型:大尺寸滑环 产品型号:PSR-T168
大尺寸导电滑环,是基于常规导电滑环基础上,为了满足大型机电系统需求,而改进的一系列导电滑环。不但具有优良稳定的传输性能,而且具备优良的旋转性能,采用独特的接触技术来保证接触稳定。PSR-T168是大尺寸导电滑环中非常有代表性的一款,过孔直径为168mm,功率环独特设计防止产生电弧和跳火等问题。信号环采用最先进的纤维刷接触技术,多点接触,低摩损,长寿命, 彻底杜绝电弧和跳火等问题。...
  • 性能

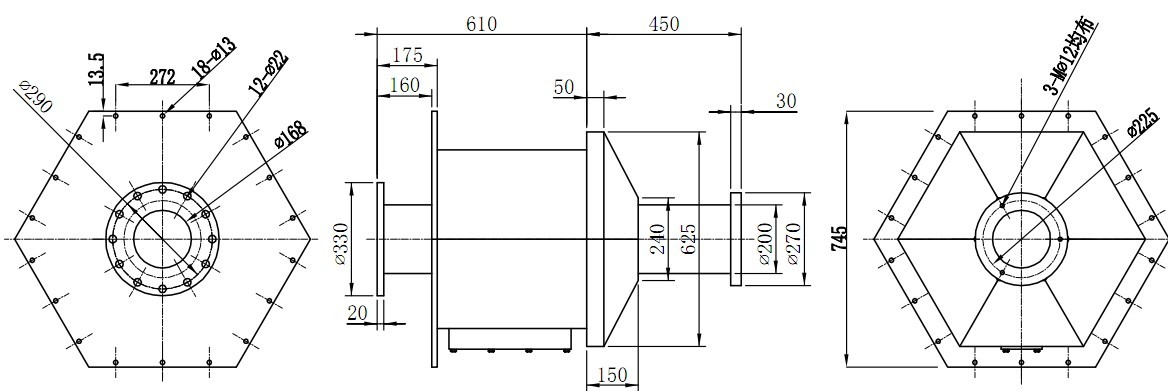

  • 尺寸图
  • 特征

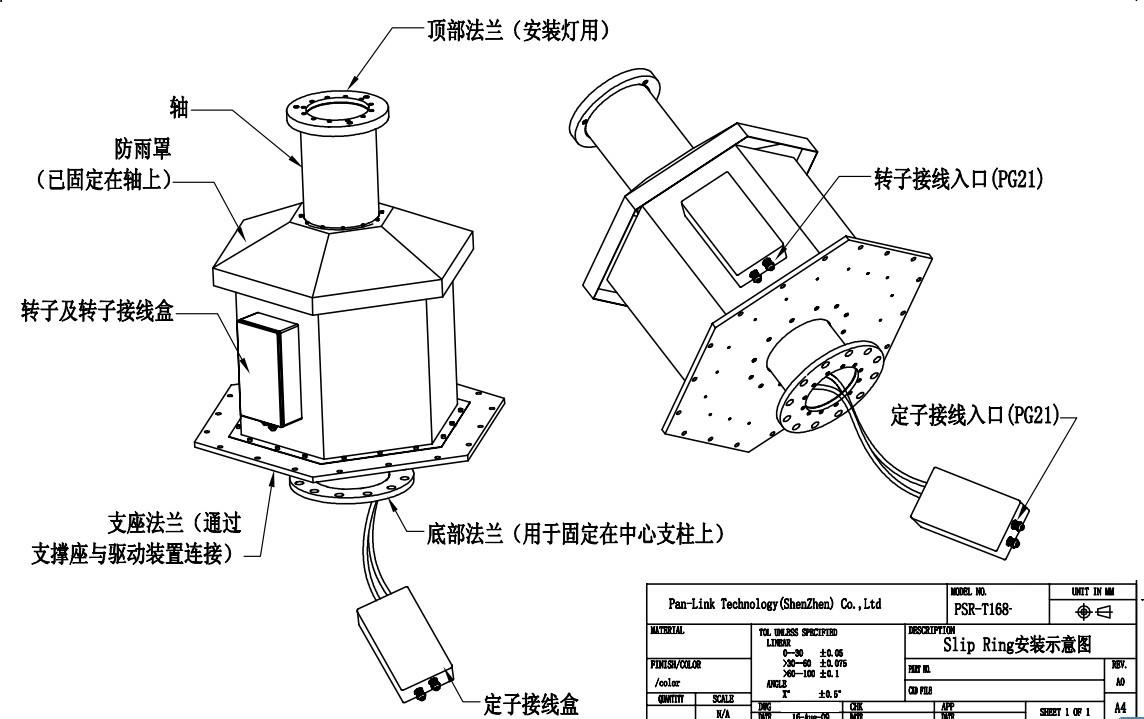

  • 安装方法

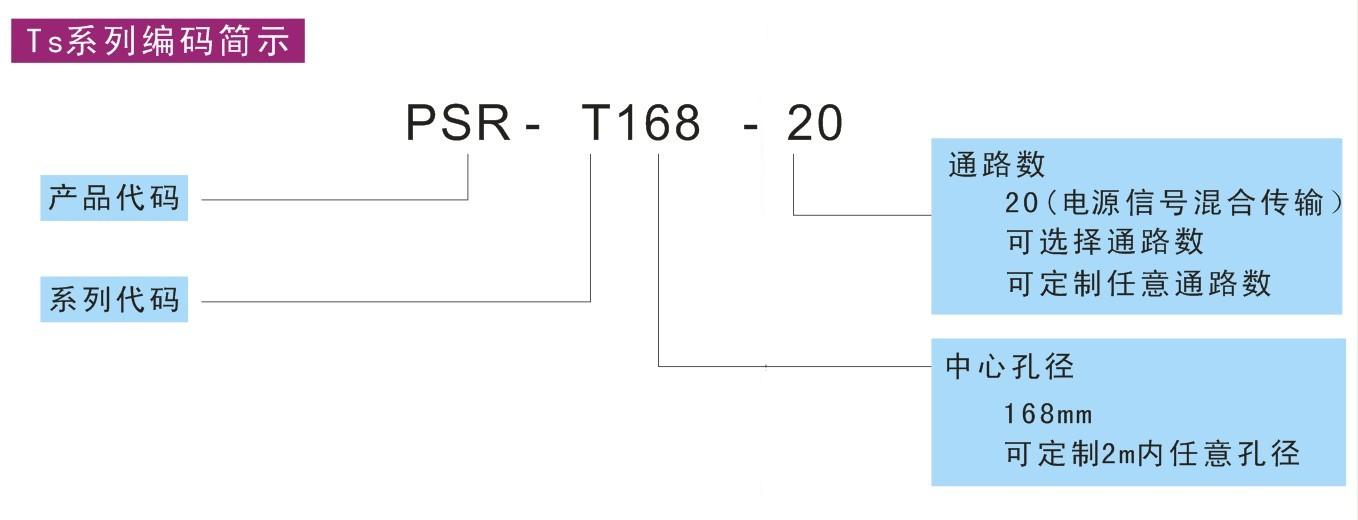

  • 订货号
  • 下载

电气性能

可选项

额定电压

380VAC

可装配法兰盘

额定电流

150A/路、 500A/路、1000A/

导线出口方向、长度可选

绝缘电阻

1000MΩ@500VDC

支持更多通路数:1-200

耐压

600VDC@50HZ

支持更高额定电流和额定电压

电气噪音

10mΩ@6VDC,50mA,5Rpm

可选更高转速:800/分钟

机械性能

环境性能

转速

300/分钟

工作温度

-40~+80

扭矩

60N.cm

机械振动

MIL-SID-810E

防护等级

IP54(可选IP68)

环境湿度

60%

接触材料

碳合金-  接触材料可选贵金属

环保认证

Lead Free, RoHS compliant

导线规格

Teflon高温线

CE Certified

YES

设计寿命

5000万转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性


  • 灵活的模块化设计,满足多功能多通路需求
  • 模块化设计,满足更高电流,转速,外形等需求
  • 多样化外形,支持更多安装要求
  • 支持数据信号,电源及其混合传输
  • 可支持1-100通路扩展
  • 可满足现代工业领域广泛使用
¤ 运用领域

1.工业机器:

   加工中心、绕线机、端面加工机、焊接设备

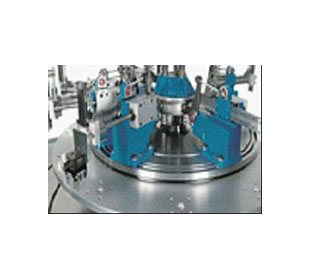

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

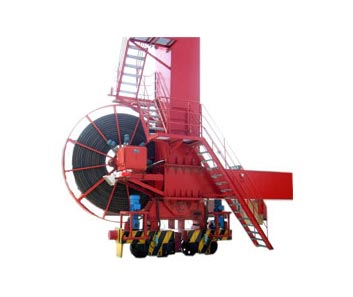

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

 包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅
