高速滑环

产品类型:高速滑环 产品型号:PSR-T25H-6
PSR-TSH是无须冷却的高速滑环系列,是过孔式滑环往高速发展的一个延伸,高速专用技术和技术工艺的应用,多点接触保证电源和信号传输的可靠性,具有低扭矩,低摩擦,超长寿命等特点,滑环中心带孔,比较适合安装于设备的旋转轴轴中间,可选择导线连接或连接器连接等多种连接方式.PSR-TSH包含多款高速滑环型号,可提供过孔尺寸3mm-100mm,可定制1-100通路。...
  • 性能

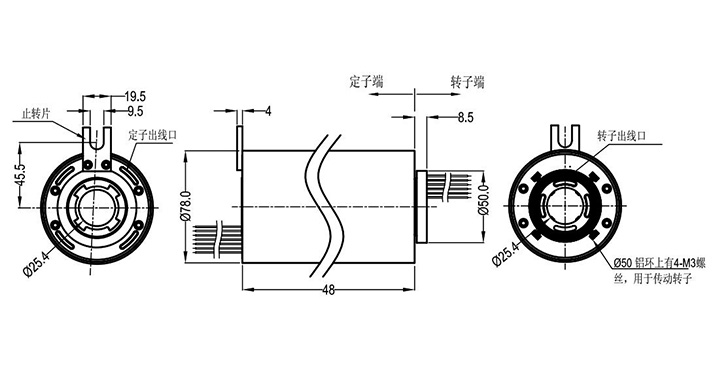

  • 尺寸图
  • 特征
  • 安装方法

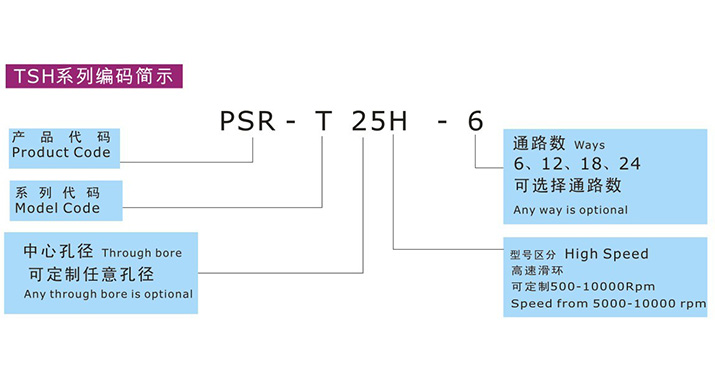

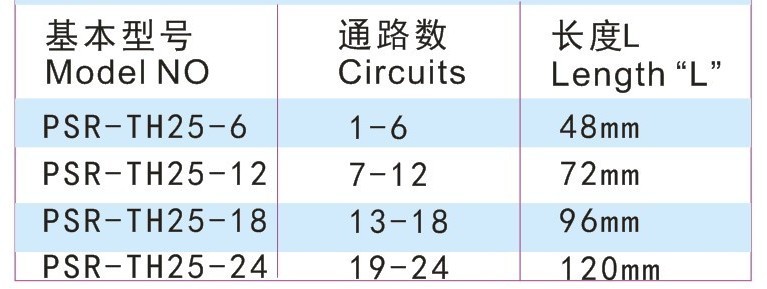

  • 订货号
  • 下载

电气性能

可选项

通路数

6路(可定制1-100路)

可选过孔直径3-100mm,可选导线连接或连接器连接

额定电压

380VAC

支持电源、信号、液体、气体的混合传输

额定电流

5A/路, 10A/路15A/路

支持更多通路数:1-100

绝缘电阻

1000MΩ@500 VDC

支持更高额定电流和额定电压

耐压

600VDC @50HZ


电气噪音

10mΩ @6VDC,50mA,5Rpm

可选转速:100Rpm、2500Rpm、5000Rpm、10000Rpm

机械性能

环境性能

过孔直径*厚度 25.4mm(可选3-100mm) 工作温度 -40℃~+80℃

转速

1-10000转/分钟

储存温度

-45℃~+85℃

扭矩

40N.M

机械振动

MIL-SID-810E

防护等级

IP 54(可选IP68)

环境湿度

60%

导线长度 300mm CE Certified YES

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

使用寿命

1亿转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性


  • 紧凑化设计,小体积,满足苛刻空间需求
  • 模块化设计,满足更高电流,转速,外形等需求
  • 支持热电偶,高速数字信号,传感信号,通讯信号等
  • 高速滑环专用技术工艺超长寿命
  • 可满足现在工业领域广泛使用
¤ 运用领域


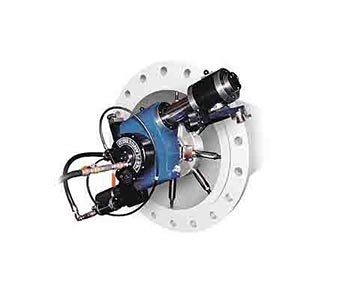

1.工业机器:

   加工中心、绕线机、端面加工机

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

3.电缆卷筒

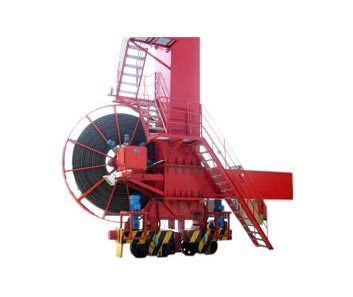

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅

7.医疗设备

   无影手术灯

¤安装说明

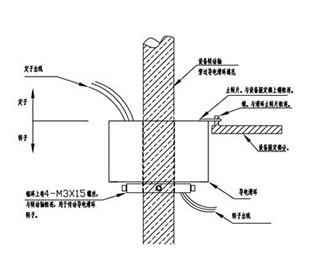

1. 安装导电环
    将导电环固定在转动轴上: 将导电环穿过转动轴


主轴安装部分:(结合图纸使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

外壳安装部分:
A. 主体端面上有止转片用螺丝使滑环定子与设备固定部分相连。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转。、
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝。

警示:
        因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
   1.装配时保持滑环主体部分与转动轴紧密相连,
   2.固定部分螺母不松动,
   3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线;
