工程机械专用滑环

产品类型:工程机械专用滑环 产品型号:PSR-TS3P10S3C
工程机械滑环又称为中心集电器、滑环,导电滑环,集电环,主要应用于:电缆卷筒(陆地和船用),消防车,起重机,挖机,吊臂,高空作业车,机器人等...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

电气性能

可选项

通路数

16

可定制外形尺寸

额定电压

380VAC

可选插件连接方式

额定电流

16路:330A,85A,52A

导线出口方向、长度可选

绝缘电阻

1000MΩ@500 VDC

支持更多通路数:1-126

耐压

600VDC@50HZ

支持更高额定电流和额定电压

电气噪音

10mΩ @6VDC,50mA,5Rpm

可选更高转速:1000/分钟、2500/分钟、5000/分钟等

机械性能

环境性能

转速

300/分钟

工作温度

-40~+80

防护等级

IP68

环境湿度

60%

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

预计寿命

5000万转

CE Certified

YES

扭矩

1N.m

抗震

频率10-30Hz,双振幅0.8mm

频率30-20Hz,加速度2g2个循环共30min

导线规格

电源模块:FLRY-B4.0mm2汽车导线
信号模块:FLRY-B0.75mm2汽车汽车导线AWG#20屏蔽线缆
Canbus
模块:9841通讯线缆(2*0.5mm2

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

滑环的应用:




特点及优势:



PSR-Es是我公司专门为满足户外工程机械使用而研发的一款高可靠性的滑环。该滑环采用国际最先进的贵金属多触点接触技术,使其具有低电阻、低磨损、高可靠性、超长寿命等特点。本产品具有高防护等级IP68、高防震设计及超广的温度适应范围能够应对多变复杂的户外工作环境,且被广泛应用在:吊车吊臂挖掘机 港口机械包装机  机器人等.

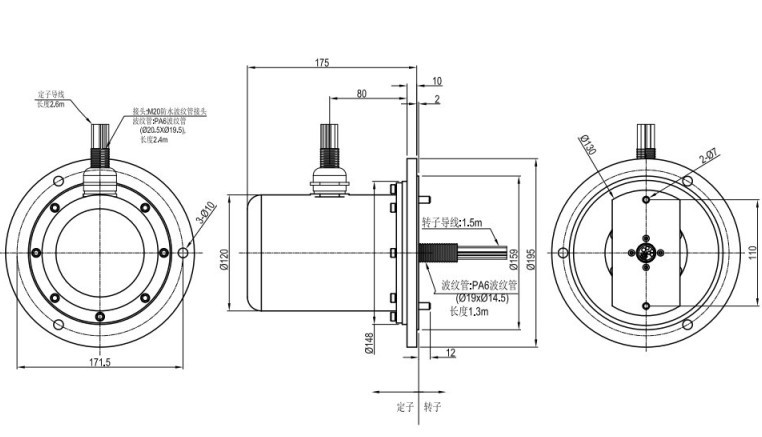

尺寸图

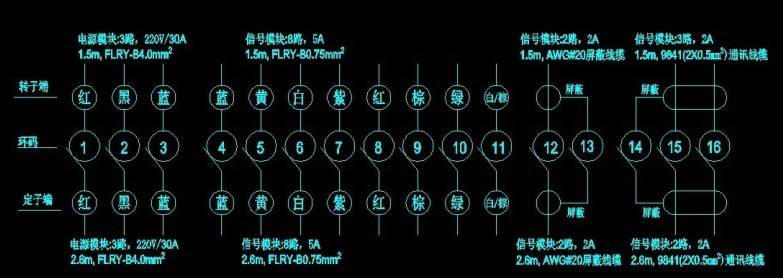

接线图



请咨询客服……
