PSR-SDI-16高清滑环

产品类型:SDI高清滑环 产品型号:PSR-SDI-16
PSR-SDI-16系列高清滑环,是基于标准的帽式滑环尺寸上将可传输SDI高清视频信号的高频滑环集成于一体的新一代滑环产品,其被广泛运用于高清摄像行业和高清安防行业。PSR-SDI-16高清滑环,可提供12路、16路、2A/路的电源、信号和一对同轴SDI旋转接头提供的高清视频信号传输,并有多款外形尺寸可供客户选择,也可更具各户要求进行定制。...
  • 性能

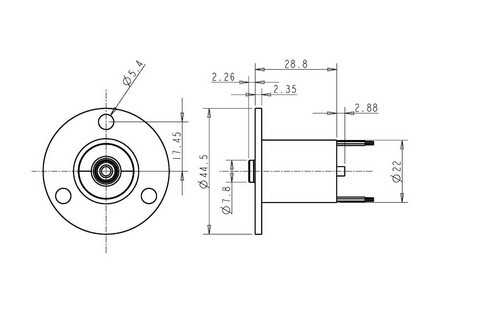

  • 尺寸图
  • 特征
  • 安装方法

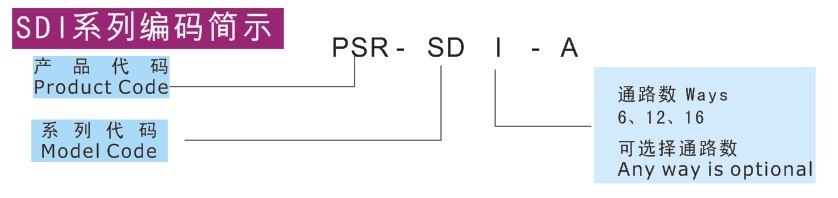

  • 订货号
  • 下载


电气性能

可选项

通路数

16

可装配法兰盘

额定电压

240VAC

导线出口方向、长度可选

额定电流

2A/路, 并联支持5A10A

支持更高额定电流和额定电压

绝缘电阻

1000MΩ@500 VDC

可选更高转速:500Rpm

耐压

600VDC @50HZ

支持更高温度

电气噪音

70mΩ @6VDC,50mA,5Rpm



机械性能

环境性能

转速

300Rpm

工作温度

-40+80

扭矩

0.01N.m

机械振动

MIL-SID-810E

防护等级

IP54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

12AWG#28 Teflon高温线

CE Certified

YES

设计寿命

3000万转

*滑环寿命由滑环工作转速、工作环境和工作温度等决定



SDI旋转接头性能规格

频率

DC-2.3GHz

插入损耗

0.65 dB /1GHz Max

插入损耗起伏

 +/-0.05dB

回波损耗

-18dB/1GHz Max

输入输出

RG -179/U

最大转速

100Rpm

电压驻波比

VSWR1.3

电压驻波比起伏

+/-0.05

预计寿命

200million revolutions

工作温度

-40 to 80 C

储存温度

-50 to 85 C

接头类型

BNC/F

阻抗

75ohms

额定电流

DC 1A Max




  • 独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)
  • 最小的体积满足最苛刻的空间需求
  • 多样化外形,支持更多安装要求
  • 支持信号,电源及其混合传输
  • 精密组件,满足超长寿命需求
  • 可满足现代工业领域广泛使用
¤ 运用领域

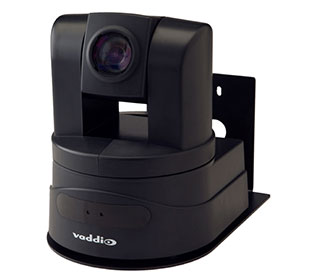

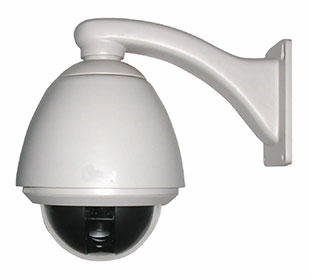

1.CCTV/摄像仪器:

   船载云台、雷达天线、直播摄像、

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、LED广告台、产品展台、旋转餐厅



¤安装说明

1. 安装导电环


将导电环固定在设备需要安装的位置

法兰与设备固定部分安装方法:(结合图纸A使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

法兰与设备旋转部分安装方法:(结合图纸B使用)
A. 主体端面∮110圆面上3个M3×8的孔与设备固定部分相连,用3个M3(最大外径)的螺丝安装好定子
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝


警示:
       因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
        1.装配时保持滑环主体部分与转动轴紧密相连
        2.固定部分螺母不松动
        3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线



2. 检查、测试


    A: 检查各固定处是否固定牢固,可靠
    B: 慢慢旋转转动轴,注意观察导电环是否均衡旋转
