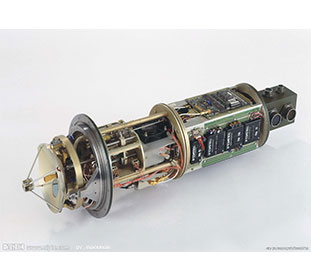

高频滑环

产品类型:高频滑环/同轴旋转关节 产品型号:PRJ-118SMA
“高频滑环”是专门为满足高速串行数字信号或模拟信号传输而开发的产品,被广泛运用于1080P、1080I等HD-SDI高清视频信号传输、气象和军事用途的雷达天线信号传输,最高传输速率达18GHz。该系列产品支持单路或多通路高频信号单独传输,也可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输,高频信号采用的是50Ω特性阻抗射频同轴结构头。(其他指定接插件可转接,导线规格RG178、RG316、RG174等可选)...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

电气参数

机械参数与环境

通路数

1

额定转速

300Rpm

频率范围

0-18GHz

最大扭矩

4N.cm

峰值功率

3.0kW

壳体材质

铝合金

平均功率

500@1GHz

表面处理

阳极氧化

电压驻波比

≤1.5

重量

120g

电压驻波比起伏

≤0.1

寿命

2000HRS@300Rpm

插入损耗

≤1

机械振动

MIL-SID-810E

插入损耗起伏

≤0.1

工作温度

-40~+80

偏移

≤1

储存温度

-50~+85

连接器

SMA

工作湿度

MIL-SID-810E

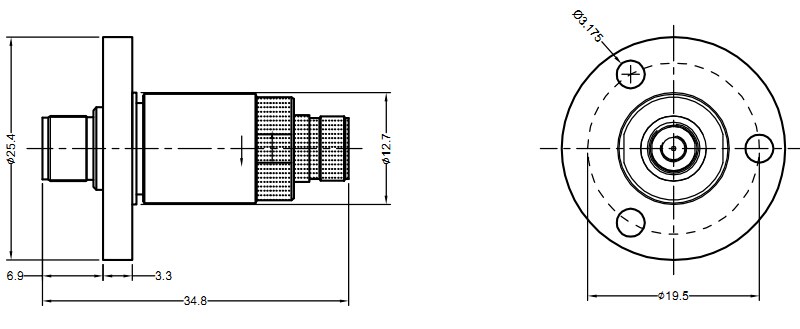

单路高频滑环尺寸图



¤ 特性



  • 最大支持50GHz的射频信号的稳定传输
  • 支持高速数据与强电源的混合传输,独特的屏蔽设计,最大限度的降低电源对信号的影响
  • 掌握设计及制造的关键技术
  • 完全满足360度无限制旋转的高速数据信号的实时传输
  • 多元化的产品规格可满足不同客户的要求
  • 超长的使用寿命
¤ 运用领域

1.国防领域:

军用雷达天线、多轴式三维空间模拟器

2. 旋转工作台

带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台。

3.安防

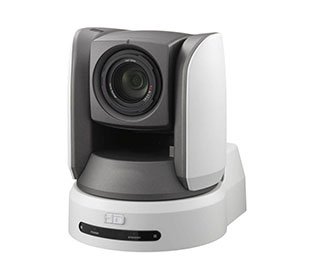

支持1080P、1080I等HD-SDI的多功能一体机(高速球)

4.医疗设备

CT机
