双路高频滑环

产品类型:高频滑环/同轴旋转关节 产品型号:PRJ-218SMA
PRJ-218SMA是标准的同轴双通路高频滑环,提供2路2G-18G的高频通道传输高清视频、高速数字等信号;具有低力矩,低损耗,低电气噪音等优点,并可根据客户需求集合导电滑环定制外型。 ...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

要素

Channe 1

Channe 2

频率

0-1.4GHz 1.4-18GHz 0-1.4GHz 1.4-2.0GHz 2.0-3.0GHz 3.0-4.0GHz

峰值功率

3.0KW

3.0KW

3.0KW

3.0KW

3.0KW

3.0KW

平均功率(W)

 200

200

200

200

200

200

电压驻波比

VSWR≤1.2

VSWR≤1.8

VSWR≤1.2

VSWR≤1.4

VSWR≤1.8

VSWR≤2.5

电压驻波比起伏

≤0.05

≤0.05

≤0.1

≤0.1

≤0.

≤0.4

插入损耗

≤0.1dB

≤0.7dB

≤0.5dB

≤0.5dB

≤1.5dB

≤1.5dB

插入损耗起伏

≤0.05dB

≤0.05dB

≤0.1dB

≤0.1dB

≤0.3dB

≤0.3dB

隔离度

≥50dB

≥50dB

≥50dB

≥50dB

≥50dB

≥50dB

相位偏差

≤1

≤1

≤2

≤2

≤2

≤2

接头类型

SMA socket

SMA socket

SMA socket

SMA socket

SMA socket

SMA socket


¤ 特性


  • 独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)
  • 最小的体积满足最苛刻的空间需求
  • 可传输高清视频、射频信号
  • 可集合电滑环使用
  • 传输信号频率可达18G


¤ 运用领域

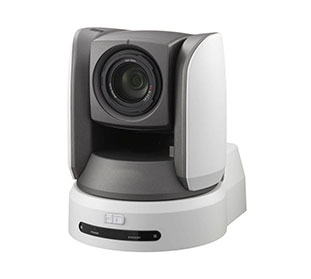

1.CCTV/摄像仪器:

   高清CCTV监控系统/高清云台

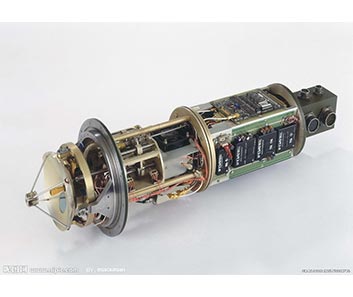

2. 军工

  雷达、移动天线、动中通

3.试验设备

   测试设备,交通控制、防御系统

4.医疗设备

   手术灯、离心测试台、分离机
