波导同轴双通道旋转关节

产品类型:同轴波导旋转关节 产品型号:PSR-1W141R2
PSR-1W141R2专门为微波传输而开发,2通道,由1路波导和1路同轴组成,波导频率可达14GHz,同轴频率2GHz,主要应用于雷达、动中通、移动天线和防御系统等,量产化全套开模,并保证其高精度和高可靠性。...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

基本参数

波导通道

同轴通道

频率范围

14GHz

2.0GHz

峰值功率

10kW max.

3kW max.

平均功率

100W max.

200W max.

电压驻波比

1.2 max.

1.2max.

电压驻波比起伏

0.1 max.

0.05max.

插入损耗

0.2db max

0.4db max

插入损耗起伏

0.05db max.

0.1db max.

连接方式

R120°special flange

SMA-F(50Ω)

隔离度

60 db max

60 db max

相位偏差

1° max.

1° max.

额定转速

60rpm

60rpm

寿命

1000万转

扭矩

0.2 N.m

重量

0.6kg

工作温度

-40~+80

相对湿度

95%

防护等级

IP64



波导同轴旋转关节

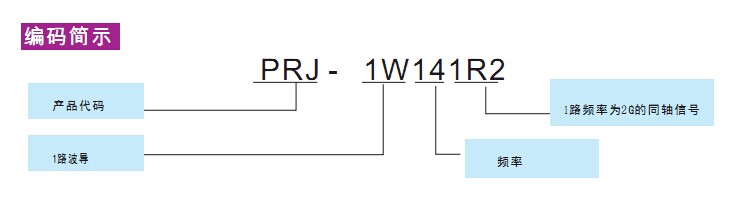

波导同轴滑环订货号
