单路波导滑环

产品类型:同轴波导旋转关节 产品型号:PSR-RW01
PSR-RW01是L型的单路的波导旋转关节,提供频率为14.5GHz的微波传输,应用在卫星、雷达、移动天线、动中通等设备上,具有传输稳定,插损及小,特殊的工艺设计使其具有超长的寿命,为军事和民用提供良好的解决方案。...
  • 性能
  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

基本参数

机械性能

通道数

单路

额定转速

50rpm

类型

L型

寿命

100万转

频率范围

13.75-14.5GHz

扭矩

0.25Nm max.

峰值功率

5kW max.

材质

铝合金

平均功率

100W max.

表面处理

镀铬

电压驻波比

1.2 max.

重量

0.3kg

电压驻波比起伏

0.1 max.

冲击

40g,11ms,半正弦垂直与水平方向各3次

插入损耗

0.2db max

抗震

双振幅0.8mm@10~30HZ

插入损耗起伏

0.05db max.

加速度2g,2个循环共30min@10~30HZ

                             环境性能

工作温度

-40℃~+80℃

储存温度

-45℃~+85℃

相对湿度

95%

防护等级

IP41

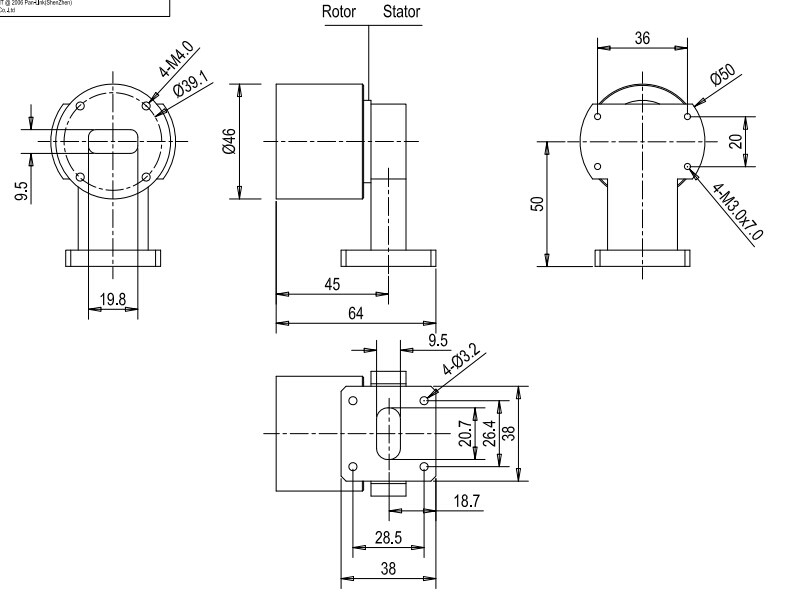

单路波导滑环尺寸图

应用领域:卫星天线、动中通、雷达等方面

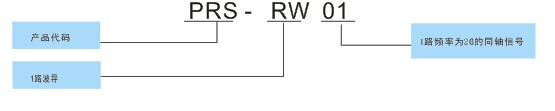

单路波导滑环编码简示
